科研图片搜索：找原图、读图注与核对来源
资源搜索的图片模式用于查找平台已收录的论文图片。适合阅读经典结构、比较表达方式、寻找有出处的参考图。浏览图片不会创建绘图任务，也不会自动把当前图片加入自己的论文。
下面用「Transformer」演示一次真实公开图库查询。结果数量与排序会更新，截图表示截取时的状态。
第一步：切换图片模式并输入主题
在资源搜索顶部选择「图片」，输入研究对象、方法或具体结构，再点击搜索。例如先用 Transformer 定位主题；结果过宽时再写“编码器与解码器结构，包含注意力模块与残差连接”。
只有泛泛的“高级论文配图”“好看的流程图”时，系统难以知道你要表达什么。应优先描述科学内容，再考虑风格。

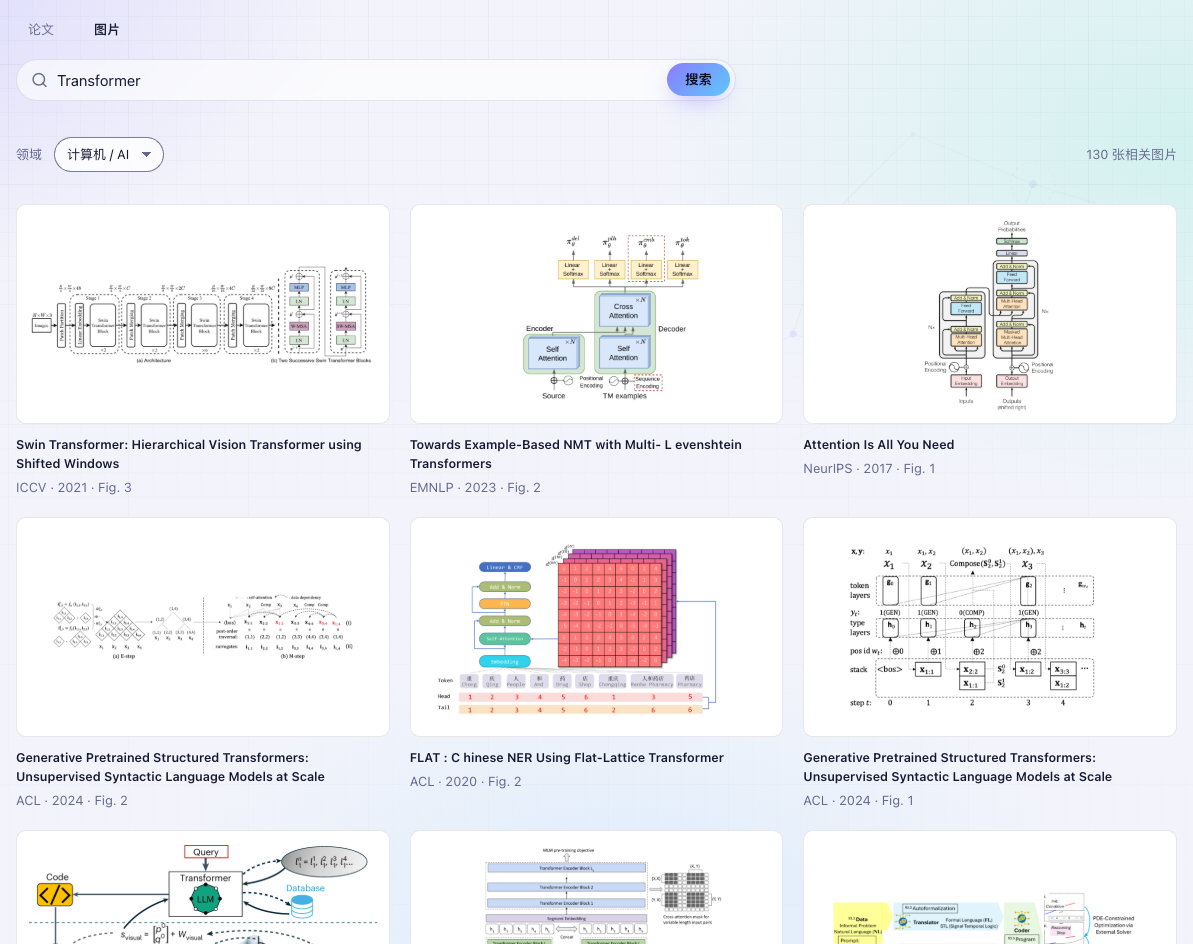

图 1 Transformer 的公开图片检索结果；卡片展示论文、刊会、年份与图号。点击图片查看大图。
第二步：结合领域和卡片信息筛选
领域可选择计算机 / AI、生物 / 医学、材料 / 化学、物理 / 光学、能源 / 环境、地球 / 空间。空搜索也可以浏览已有收录。更换主题或领域后，从当前结果重新判断相关性。
查看卡片时至少比较三项：论文题目是否对应你的问题，图号是否是你需要的结构或实验图，以及年份与刊会是否符合查找目标。同一篇论文可能收录多张图，不要把它们当成重复结果直接跳过。需要时用分页继续浏览。
| 搜索意图 | 更有效的写法 | 为什么 |
|---|---|---|
| 查具体架构 | Transformer encoder decoder architecture | 对象、模块和关系更明确 |
| 查论文原图 | 论文标题中的核心短语 | 更接近论文与图注的表述 |
| 查跨领域概念 | 先用方法名，再尝试放宽领域 | 避免分类条件排除相关论文 |
| 没有精确目标 | 留空浏览，再根据卡片补充关键词 | 先认识已收录范围 |
结果根据论文与图注等信息匹配，外观相似不等于科学含义相同。尚未找到也可能是图库没有收录，不能据此断言不存在相关研究。
第三步：打开大图并阅读图注
点击图片预览打开详情。先读图注，再查看图中模块、符号、颜色和箭头，最后跟随来源链接回到原论文。不要只凭缩略图判断结构。

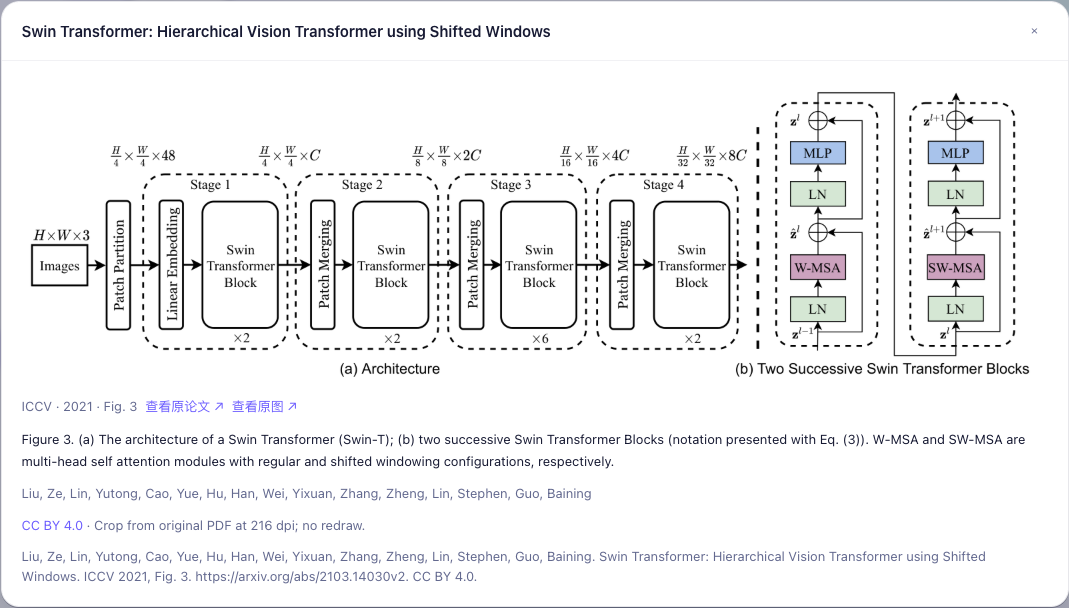

图 2 公开原图详情提供大图、图注与来源；复用前需核对原论文和许可。点击图片查看大图。
截图中的原图为 Liu 等的 Swin Transformer: Hierarchical Vision Transformer using Shifted Windows，ICCV 2021，Fig. 3；详情标注 CC BY 4.0，并保留作者、图注和原文链接。
建议按下面顺序记录：
- 出处：论文题目、作者、年份、刊会及图号。
- 图的角色：方法总览、实验装置、数据结果还是示例说明。
- 上下文：原文如何解释这张图，哪些符号依赖正文定义。
- 证据范围：该图支持哪一项主张，是否只适用于特定条件。
- 使用条件：来源页和许可是否允许你计划的复制、改编或展示方式。
详情中的许可信息是核对入口。不能因为图片可打开、可下载，或论文可公开阅读，就认为可以不署名或任意改编。正式使用前以来源页面实际条款为准。
第四步：把参考转化为自己的表达
学习结构时，可以记录它如何组织输入、方法、输出与图例，再根据自己的研究内容重新设计。别人的实验曲线、显微图或测量照片不能替代自己的原始证据。
想从研究描述生成新图，进入科研示意图；想精确编辑对象与连线，进入SVG 手动画布。浏览或点击一张搜索图片，不会自动指定它为生成参考。使用有权使用的参考图片时，需要在绘图页面明确上传并核对参考用途。
常见问题
找不到某篇经典论文。 尝试论文英文标题中的关键词、方法简称或放宽领域。图库是持续补充的精选库，不是全网图片搜索，不保证经典论文全部覆盖。
搜不到自己上传的论文插图。 图片模式检索共享收录图库，不检索「我的资料」里的所有私人附件。个人资料请使用资料搜索。
结果像相关图，但不是原始论文那张。 查看论文标题、年份、图号和来源，不要只看视觉相似度；可能是后续工作采用了相近结构。
能否直接用图证明我的方法有效？ 不能。来源图只能说明其原论文中的内容；自己的研究结论需要自己的证据。
