SVG 手动画布：精确编辑文字、对象与连线

打开科研绘图 → SVG画布，直接从空白画布开始。适合流程、模块、对象关系已经明确，需要精确控制文字、位置和箭头的情况。这个入口无需先生成 AI 图片或确认视觉方案。

本篇演示添加一个对象并编辑标签，再说明如何连接、保存与导出。画布中的符号表示概念，不是实验显微图或真实结构测量。

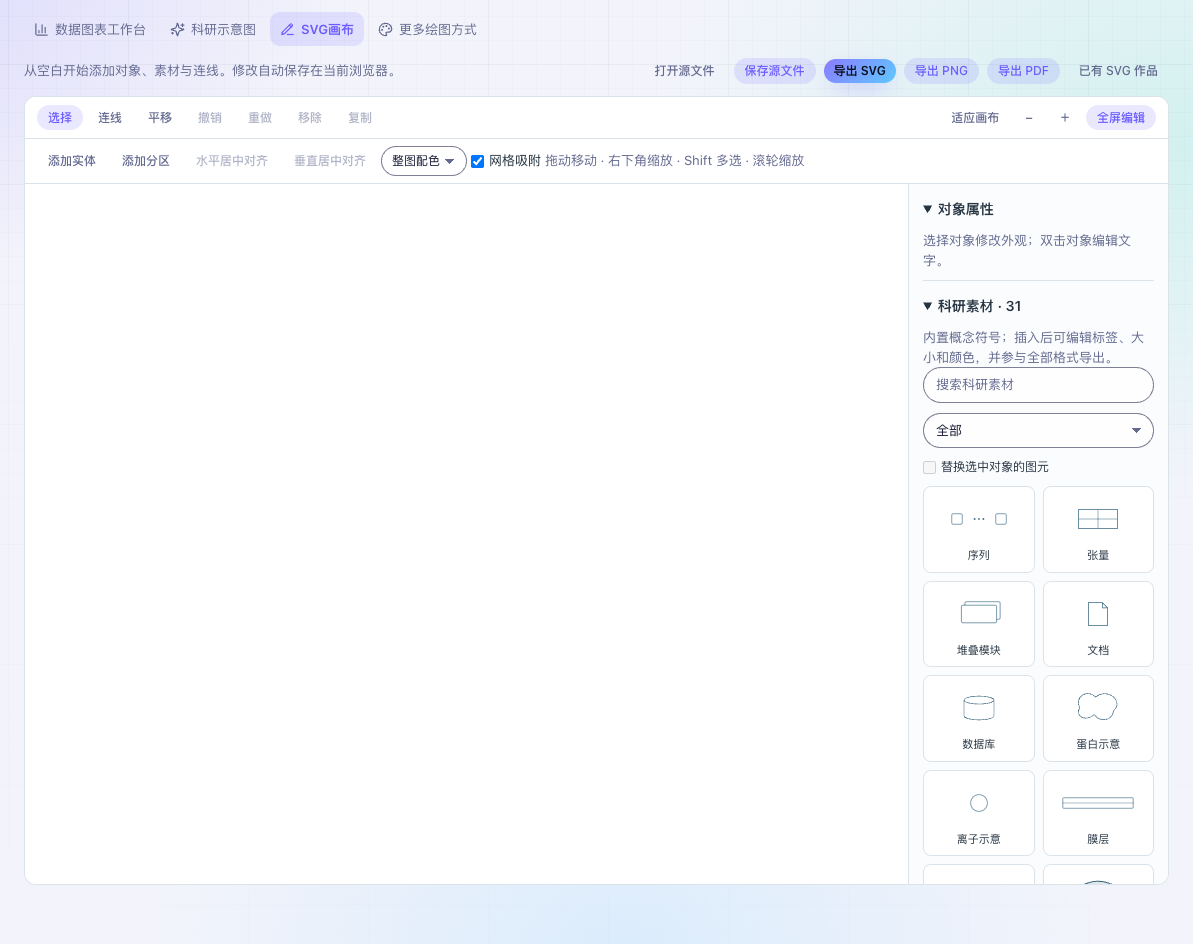

图 1　空白手动画布；上方为编辑与导出工具，右侧为对象属性和素材。点击图片查看大图。

第一步：先确定结构，再添加对象

建议先在纸上列出对象和关系，例如「输入序列 → 处理模块 → 输出结果」。确定哪些是实体、哪些属于分区、箭头代表数据流还是其他关系，再开始放置。

可以点「添加实体」建立普通对象，也可以在右侧「科研素材」搜索或按类别选择。素材按生物、实验器材、计算、材料、工程等类别组织；插入后仍需给它一个准确的标签。

需要将多个对象归入同一区域时使用「添加分区」，并检查各对象的「所在分区」。分区用于表达归属，不应仅为装饰而层层嵌套。

第二步：选中对象并编辑属性

点击对象进入选择状态，右侧显示对象属性。本例添加「序列」素材，把「图中文字」改为「输入序列」。然后根据内容设置颜色、字号、线宽与对象外观。

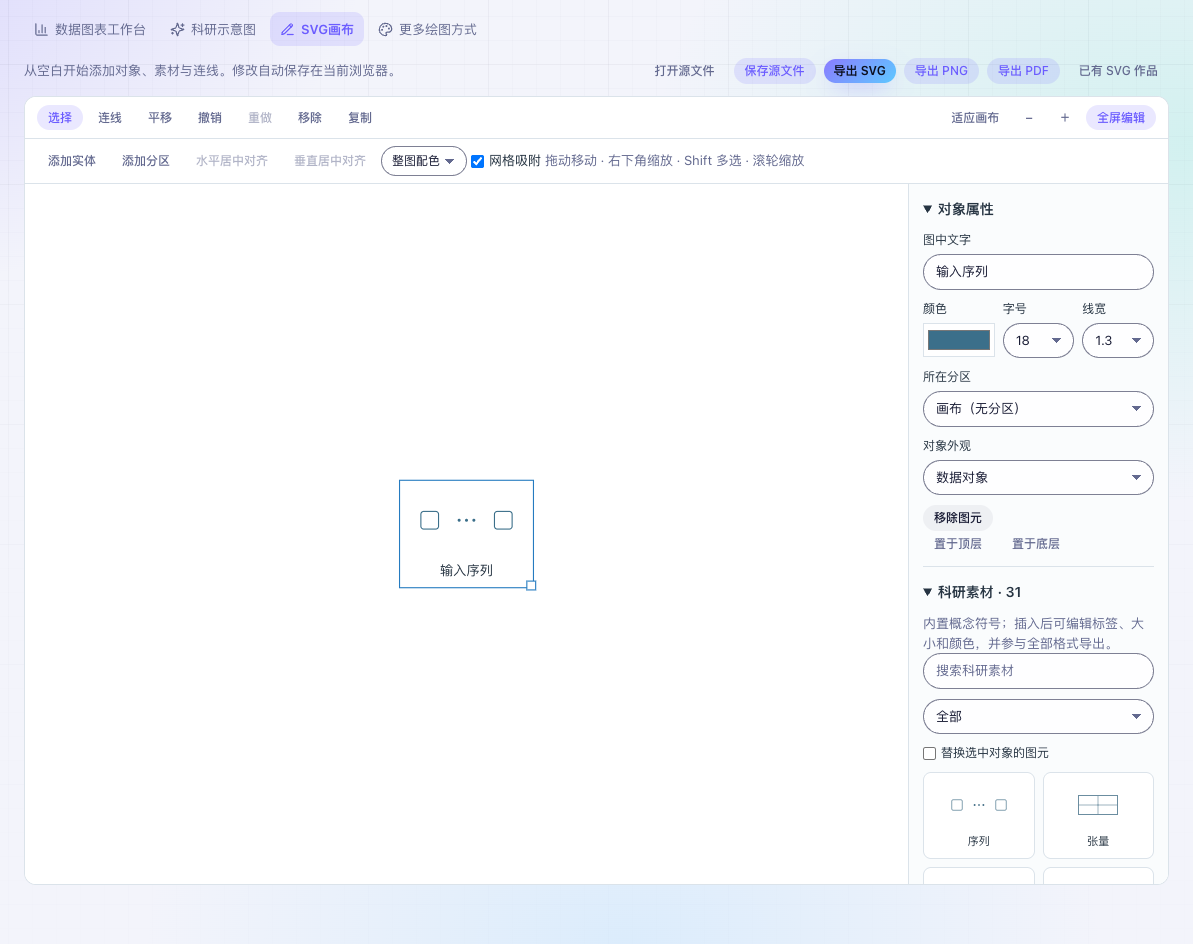

图 2　手动选择对象并填写输入序列标签；右侧属性作用于当前选中项。点击图片查看大图。

操作	怎样完成	核对重点
移动对象	在选择模式下拖动	不遮住其他文字，结构顺序清楚
调整大小	拖动对象右下角的缩放手柄	标签仍能完整显示，图元没有压扁
多选与对齐	Shift 多选，再用水平或垂直居中对齐	对齐后仍保持正确分组
改层级	使用置于顶层或底层	连线、分区与对象没有互相遮挡
替换图元	按需要勾选替换选中对象的图元，再选素材	原对象标签与科学含义仍一致
撤销与重做	使用顶部工具栏	确认撤回的是预期一步，重要版本另存源文件

标签尽量使用短语。长解释放在论文图注或汇报正文，避免把画布变成一页密集文字。

第三步：连线、检查方向与位置

切换「连线」，按界面操作连接对象，再检查连线起点和终点。选中连线后可编辑对应属性和标签。完成连线后回到选择模式，避免继续点击时意外增加连接。

一条箭头只能表示已定义的关系。数据输入、因果作用、相关关系和步骤先后不是同一个概念；需要时在连线上写明关系，并在图注中解释。交叉连线过多时，优先调整对象布局。

移动对象后再检查箭头端点是否仍连到正确对象。可通过「适应画布」查看整体，再缩放检查细节；「平移」用于移动视野，「全屏编辑」用于复杂图。

第四步：保存可继续编辑的源文件

日常修改自动保存为当前账号在当前浏览器中的本机草稿。这不等于云端同步，更换设备、清理站点数据或浏览器保存失败时，草稿可能无法恢复。若出现保存失败提示，先下载源文件。

点击「保存源文件」下载 JSON。重要节点可以在自己的文件夹中保留不同版本，例如 method-v1.json、method-v2.json。再次编辑时点击「打开源文件」导入；文件不超过 2 MB，内容会校验。已有修改时先保存当前版本，再确认替换。

源文件与展示图片用途不同。 源文件保存对象、文字和结构以便继续编辑；普通 SVG 图片不一定具有这个画布所需的数据结构，不能直接当作源文件导入。

第五步：导出 SVG、PNG 或 PDF

格式	常见用途	下载后检查
SVG	矢量排版、后续图形处理	字体、箭头、透明区域与目标软件兼容性
PNG	汇报、网页或直接插图	最终显示尺寸下文字清晰，边缘不裁切
PDF	阅读、打印与版面交付	页面边界、线宽和字体显示正确
JSON 源文件	恢复并继续编辑画布	能重新打开，重要版本已备份

导出前先用「适应画布」检查全图，确认没有对象落在画布外，文字与线条不重叠；导出后再打开实际文件检查，而不是只看编辑器。

已有作品与常见问题

「已有 SVG 作品」可打开历史画布的手动副本，当前编辑不会自动覆盖原服务端任务。需要保留当前作品时，先保存源文件再打开另一幅。

AI 生成的 PNG 能否逐对象编辑？ 不能自动变成这个画布的实体和连线。AI 图的框选、画笔修改见科研示意图。

换电脑后没有草稿。 本机自动保存不跨设备。使用之前下载的 JSON 源文件恢复。

移动后连线不清楚。 检查起止对象、遮挡和分区归属；缩放查看端点，再调整布局。

导入失败。 确认文件来自该画布的源文件导出、未被手工破坏且大小未超限。保留原文件，不要把图片简单改成 .json 后缀。
